LUX-1 230V-os vezérlés

Leírás

Műszaki adatok:

• Tápfeszültség: 230V (AC) / 50 Hz / max. 500VA
• Motorok tápellátása: 230V (AC) max. 1*350VA
• Villogó lámpa kimenet: 230V (AC) max. 40VA (villogtató elektronikás villogó lámpa vagy egyszerű izzó is megfelelő mivel DIP kapcsolóval választható hogy folyamatos feszültséget vagy szaggatot feszültséget adjon ki a vezérlés)
• Kisfeszültségű kimenet: 24V (DC) max. 200mA
• Biztosítékok: F5A (230V 5A 5*20-as üvegcsöves) és T400mA (250V 400mA 5*20-as üvegcsöves)
• Üzemi hőmérséklet: -20 és +40^oC között

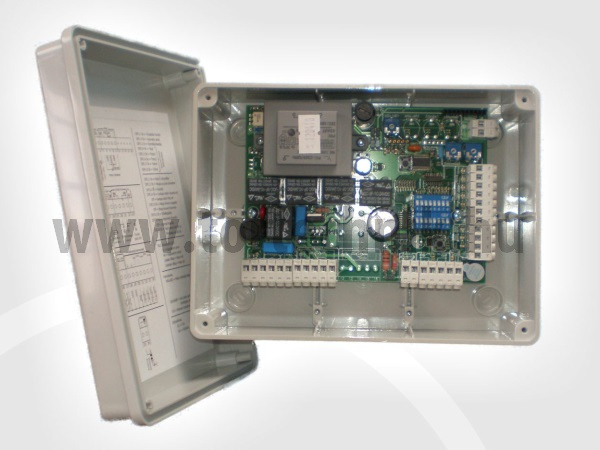

• Műanyag doboz mérete: 145*200*80mm
• Műanyag doboz védettsége: IP56

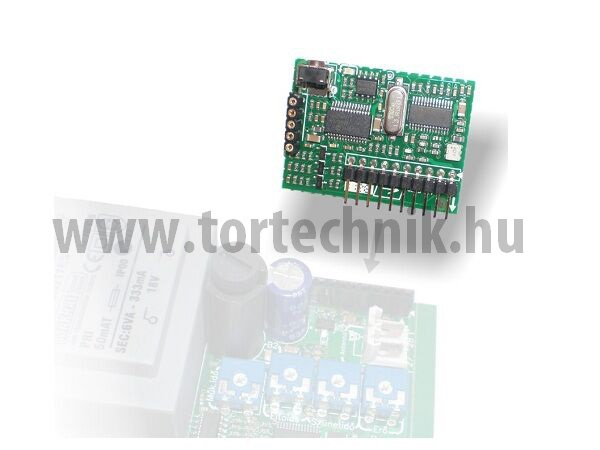

• Csatlakoztatható rádióvevő: FITI-433 rádióvevő panel (nem tartozék, külön rendelhető)
• Csatlakoztatható antenna: 433.92MHz-es hangolt antenna

3db potenciométerrel állítható funkciók:

• Motor működési idő: potenciométerrel állítható kb. 8-45sec között
• Kapuszárny szünetidő aminek kettős funkciója van:
  • 1. Automata zárás szünetideje. Potenciométerrel állítható kb. 10-180sec között
  • 2. Térvilágítás kikapcsolási időzítés. Az időzítés a kapuszárny megállásával vagy a térvilágítás be (3. rádiócsatorna) parancs kiadásával kezdődik.
• Motorerő: potenciométerrel állítható kb. 30-100% között

2*8-db DIP kapcsolóval választható funkciók:

• Társasház funkció (1/1-es kapcsoló): A kaput nem tudják egymásra zárni a felhasználók. Nyitáskor a kaput nem lehet megállítani, kizárólag végállásra áll le. Automata zárás szünetében start parancsra meghosszabodik a szünetidő. Zárás során start parancsra a kapu visszanyit és végállásra leáll.
• Automata zárás (1/2-es kapcsoló): A szünetidő potenciométerrel állítható.
• Kapuszárny lassítás (1/3-as kapcsoló): A szárny lassan, majd fokozatos gyorsulásal induln el és áll meg.
• Kiiktatás (1/4-5-6-7-8-as kapcsoló): Stop, fotocella-1, fotocella-2, nyitva, zárva bemenetek kiiktatása.
• Motor irányváltás (2/1-es kapcsoló): Akkor helyes a beállítás, ha a reset gomb megnyomása után az első start parancsra a motor nyitni kezd.

• Villogtatás automata zárás szünetében (2/2-es kapcsoló): Automata zárás esetén a villogó lámpa a szünetidőben (nyitot állapotnál) is villog.
• Mágneszár lazítás nyitáskor (2/3-as kapcsoló): Esetlegesen beragadt mágneszár kioldásának megkönnyítésére a kapunyitás megkezdésénél a vezérlés rövid időre zárja a kapuszárnyat.
• Gyalogosbejáró nyitási mértéke (2/4-es kapcsoló): ON állásban negyedig, OFF állásban félig nyit.
• Villogó lámpa típusválasztása (2/5-ös kapcsoló): ON állásban villogtat, OFF állásban folyamatos 230V-ot ad.
• Elővillogás (2/6-os kapcsoló): ON állásban a villogó lámpát elővillogtatja.
• Fotocella működési mód (2/7-es kapcsoló): ON állásban akadály esetén vár, OFF állásban akadály esetén stoppol.
• Ipari vezérelhetőség (2/8-as kapcsoló): ON állásban külön nyitás-zárás parancsal vezérelhetünk (Start gyalogos és Térvilágítás helyett).

Kapcsolati pontok:

• L-N: 230V (AC) hálózati tápfeszültség
• L1a-N1a: villogó lámpa
• L1b-N1b: térvilágítás
• L2a-L2b: Motor-1 kondenzátor
• L2a-N2-L2b: Motor-1 kapcsolati pont (először nyíló szárny)
• 17-18: mágneszár
• Start bemenet
• Kiskapu funkció
• Térvilágítás bekapcsol
• Stop kapcsolat
• Fotocella1: Külső oldali fotocella (záráskor visszanyit)
• Fotocella2: Belső oldali fotocella (záráskor visszanyit vagy szünetelteti a mozgást)
• Nyitva végállás
• Zárva végállás
• Kiegészítők tápellátása (pl.: fotocella)
• Antenna kapcsolati pont

Választható kiegészítők:

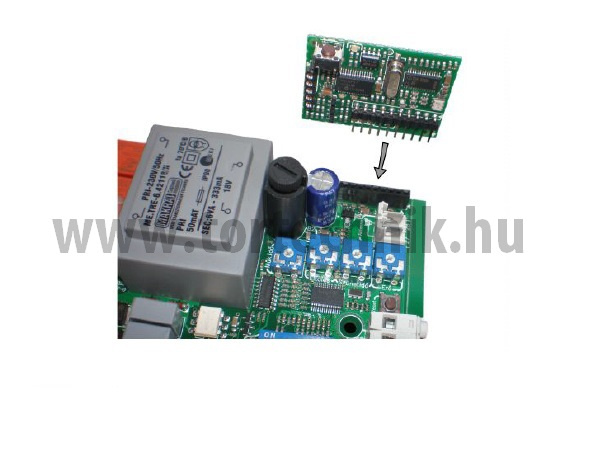

• FITI-433 rádióvevő panel

Figyelem! Ez a vezérlés véghelyzet előtt (végálláskapcsolóra), vagy a beállított véghelyzet előtt (pl. részleges nyitás) lassít (ha ezt a funkciót bekapcsolták). A lassítást csak akkor hajtja végre, ha a motor véghelyzetre (végállás kapcsolóra), vagy a beállított véghelyzetre (részleges nyitás) áll meg. Ha menet közben megállítják a motort, a vezérlés a lassítást nem hajtja végre. Újraindításnál a beállított működési időt újraszámolja, így végálláskapcsoló használata esetén a motor leáll, végállás kapcsoló nélkül a motor tovább működik mindaddig, amíg a beállított működési idő le nem jár!
