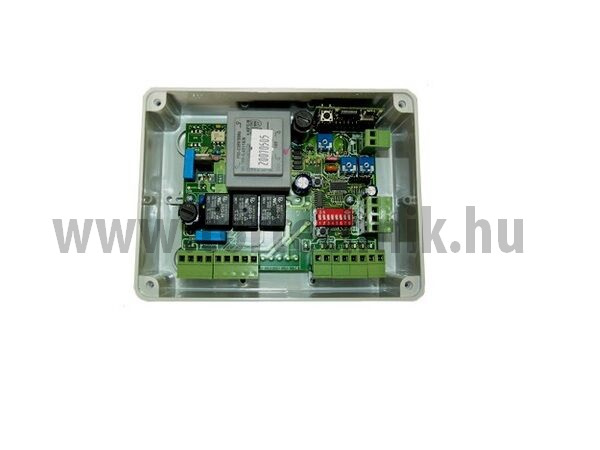

ECO-1 230V-os vezérlés

Leírás

• Tápfeszültség: 230V (AC) / 50Hz / max. 750VA
• Motorok tápellátása: 230V (AC) max. 350VA
• Villogó lámpa kimenet: 230V (AC) max. 40VA (villogtató elektronikás villogó lámpa szükséges)
• Kisfeszültségű kimenet: 24V (DC) max. 150mA
• Biztosítékok: F5A (230V 5A 5*20-as üvegcsöves) és T250mA (250V 250mA 5*20-as üvegcsöves)
• Üzemi hőmérséklet: -20 és +40^oC között
• Műanyag doboz mérete: 120*160*75mm
• Műanyag doboz védettsége: IP56
• Csatlakoztatható rádióvevő: FITI-433 rádióvevő panel (nem tartozék, külön rendelhető)
• Csatlakoztatható antenna: 433.92MHz-es hangolt antenna

3db potenciométerrel állítható funkciók:

• Kapuszárny üzemidő: potenciométerrel állítható kb. 8-45sec között
• Kapuszárny szünetidő: potenciométerrel állítható kb. 10-180sec között
• Motorerő: potenciométerrel állítható kb. 30-100% között

8-db DIP kapcsolóval választható funkciók:

• Társasház funkció (1-es kapcsoló): A kaput nem tudják egymásra zárni a felhasználók. Nyitáskor a kaput nem lehet megállítani, kizárólag végállásra áll le. Automata zárás szünetében start parancsra meghosszabodik a szünetidő. Zárás során start parancsra a kapu visszanyit és végállásra leáll.
• Automata zárás (2-es kapcsoló): A szünetidő potenciométerrel állítható.
• Kapuszárny lassítás (3-as kapcsoló): A szárnyak lassan, majd fokozatos gyorsulásal indulnek el és állnak meg.
• Kiiktatás (4-5-6-7-es kapcsoló): Stop, fotocella és végállás kapcsoló kapcsolatok kiiktatása.
• Irányváltás (8-as kapcsoló): Akkor helyes a beállítás, ha a reset gomb megnyomása után az első start parancsra a motor nyitni kezd.


Kapcsolati pontok:

• L-N: 230V (AC) hálózati tápfeszültség
• L1-N1: villogó lámpa
• L2a-L2b: Motor kondenzátor
• L2a-N2-L2b: Motor kapcsolati pont
• Start bemenet
• Kiskapu funkció
• Stop kapcsolat
• Fotocella (záráskor visszanyit)
• Nyitva végálláskapcsoló
• Záró végálláskapcsoló
• Kiegészítők tápellátása (pl.: fotocella)
• Antenna kapcsolati pont

Választható kiegészítők:

• FITI-433 rádióvevő panel

Figyelem! Ez a vezérlés véghelyzet előtt (végálláskapcsolóra), vagy a beállított véghelyzet előtt (pl. részleges nyitás) lassít (ha ezt a funkciót bekapcsolták). A lassítást csak akkor hajtja végre, ha a motor véghelyzetre (végállás kapcsolóra), vagy a beállított véghelyzetre (részleges nyitás) áll meg. Ha menet közben megállítják a motort, a vezérlés a lassítást nem hajtja végre. Újraindításnál a beállított működési időt újraszámolja, így végálláskapcsoló használata esetén a motor leáll, végállás kapcsoló nélkül a motor tovább működik mindaddig, amíg a beállított működési idő le nem jár!
