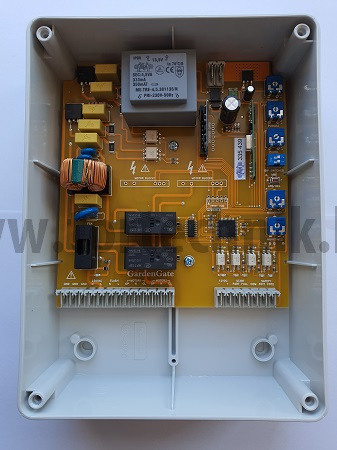

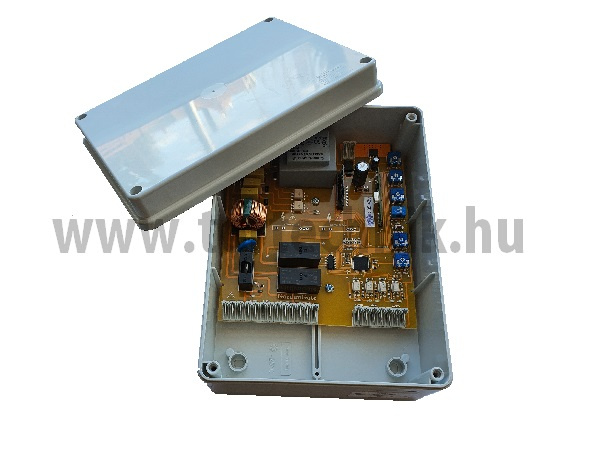

TWIST 230V-os vezérlés

Leírás

• Tápfeszültség: 230V (AC) / 50 Hz
• Motorok tápellátása: 230V (AC) max. 2*350W
• Villogó lámpa kimenet: 230V (AC) max. 40W (villogtató elektronikás villogó lámpa szükséges)
• Kisfeszültségű kimenet: 12V (DC) max. 400mA
• Biztosítékok: 230V F5A 5*20mm-es üvegcsöves a motor védelmére, 230V T500mA 5*20mm-es üvegcsöves az elektronika védelmére
• Üzemi hőmérséklet: -20 és +55^oC között
• Vezérléspanel mérete: 135*145*35mm
• Műanyag doboz mérete: 147*196*77mm
• Műanyag doboz védettsége: IP56
• Csatlakoztatható antenna: 433.92MHz-es hangolt antenna

Potenciométerrel állítható funkciók:

• POWER-1: 1-es motor működési erő állítása
• POWER-2: 2-es motor működési erő állítása
• PAUSE: automata zárás idejének állítása 10-128 másodperc között
• WORKTIME-1: 1-es motor működési idejénak állítása 10-50 másodperc között
• WORKTIME-2: 2-es motor működési idejénak állítása 10-50 másodperc között

DIP kapcsolóval választható funkció:

• Társasház funkció: Ha többen használják a kaput, akkor célszerű ezt a funkciót beállítani, így a kaput nem lehet megállítani távirányítóval mozgás közben, és a kapu véletlenül sem fog nyitva maradni. Aktiválásakor az elektronika nyitás közben nem fogad el PART vagy FULL parancsot, nyitott állapotban automata zárás mellett ugyanezen impulzusokra az automata zárás ideje újraindul, zárás közben pedig nem csak megáll a kapu, hanem teljesen ki is nyit. Működési feltétele, hogy legyen beállítva automata zárási idő.

Kapcsolati pontok:

• GND-N-L: 230V (AC) hálózati tápfeszültség
• FLASH N-L: villogó lámpa
• MOTOR1 OP-N-CL: 1-es motor
• MOTOR2 OP-N-CL: 2-es motor
• 12V DC -+: 12V DC a kiegészítők tápellátására
• Start bemenet
• Kiskapu funkció bemenet
• FOT1: Külső oldali fotocellaz ide csatlakoztatott berendezés nyitáskor nem aktív, zárás közbeni megszakításra teljes nyitást vált ki, álló helyzetben megakadályozza a kapu elindulását, illetve az automata zárás idejét újraindítja.
• FOT2: Belső oldali fotocella (záráskor visszanyit vagy szünetelteti a mozgást) Az ide csatlakoztatott berendezés nyitás közben a megszakítás idejére megállítja a kapu mozgását, zárás közbeni megszakításra teljes nyitást vált ki, illetve álló helyzetben megakadályozza a kapu elindítását, valamint az automata zárás idejét újraindítja.
• SH-SIG: Antenna kapcsolati pont

Az integrált rádióvevő és a tartozék dekóderkártya 60db távirányító memorizálására alkalmas!

Figyelem! Ez a vezérlés véghelyzet előtt lassít (ha ezt a funkciót bekapcsolták). A lassítást csak akkor hajtja végre, ha a motor a beállított véghelyzetre (a működési idő potenciométerrel állítható be) áll meg. Ha menet közben megállítják a motort, a vezérlés a lassítást nem hajtja végre. Újraindításnál a beállított működési időt újraszámolja, így a motor tovább működik mindaddig, amíg a beállított működési idő le nem jár!
